Preinstalación Electricidad

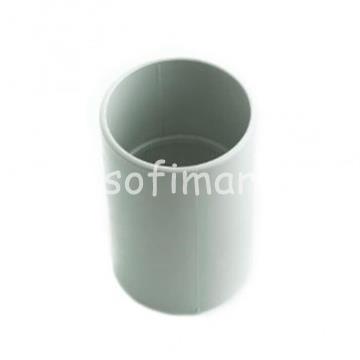

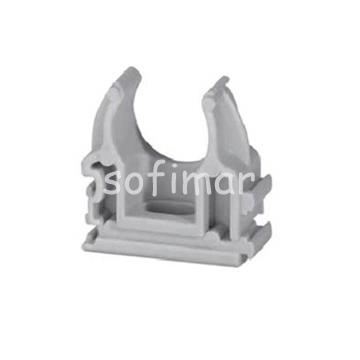

CaracterísticasCOLORES: Gris claroCARACTERÍSTICAS DE INSTALACIÓN: Se realizará según instrucciones del REBTCUMPLE NORMAS: UNE-EN 61386-1 y UNE-EN 61386-25PARA SUJECIÓN DE TUBOS RÍGIDOS. FABRICADO EN MATERIAL LIBRE DE HALÓGENOS.INNOVADOR SISTEMA DE ENCLAVAMIENTO LATERAL CON RIELES DOBLES PARA ASEGURAR EL MÁXIMO SELLADO

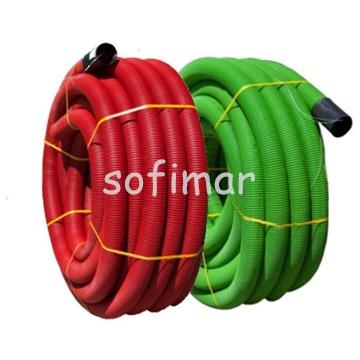

Características:RESISTENCIA A LA COMPRESIÓN: 450Nw (5% deformación máxima)RESISTENCIA AL IMPACTO: (a -5ºC) Uso normal s/ UNE-EN 61386-24RESISTENCIA AL CURVADO: Rígido y curvableTEMPERATURAS DE TRABAJO: Desde -10ºC hasta +90ºCGRADO DE PROTECCIÓN A INFLUENCIAS EXTERNAS: IP44 (Unión manguito-tubo)RESISTENCIA A LA PROPAGACIÓN DE LA LLAMA: Propagador de la llamaOTRAS CARACTERÍSTICAS: Materiales exentos de halógenos y de metales pesadosCOLORES: Rojo, verde y otros, según especificaciones de clienteCARACTERÍSTICAS DE INSTALACIÓN: Se realizará según instrucciones del REBTCUMPLE NORMAS: UNE-EN 61386-1 y UNE-EN 61386-24

CaracterísticasGRADO DE PROTECCIÓN A LA PENETRACIÓN DE SÓLIDOS Y LÍQUIDOS(GRADO IP DE INFLUENCIAS EXTERNAS)IP40COLORES: Gris claroCARACTERÍSTICAS DE INSTALACIÓN: Se realizará según instrucciones del REBTCUMPLE NORMAS: UNE-EN 61386-1 y UNE-EN 61386-21PARA TUBOS RÍGIDOS LISOS EXTERIORMENTE. FABRICADO EN PVC RÍGIDO. AUTOEXTINGUIBLE.

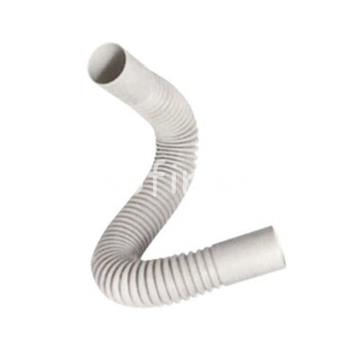

CaracterísticasCOLORES.Gris claroGRADO DE PROTECCIÓN A LA PENETRACIÓN DE SÓLIDOS Y LÍQUIDOS(GRADO IP DE INFLUENCIAS EXTERNAS)IP64CARACTERÍSTICAS DE INSTALACIÓNSe realizará según instrucciones del REBTCUMPLE NORMASUNE-EN 61386-1PARA TUBOS CON MEDIDAS EXTERIORES MÉTRICAS. CONCEBIDO PARA CONFORMAR ÁNGULOS VARIABLES.

CARACTERÍSTICAS FÍSICO- QUÍMICASRESISTENCIA AL IMPACTO ..................................................... >6 Julios (Caída libre a -5°C)TEMPERATURAS DE TRABAJO ...................................................... Desde -5°C hasta +90°CPROPIEDADES ELÉCTRICAS ......................................................................................... Aislante• RIGIDEZ DIELÉCTRICA ..................................................... Mayor de 2 Kv (a 50f Hz)• RESISTENCIA AL AISLAMIENTO ..................... Mayor de 100 Megaohmios a 500 VRESISTENCIA A LA PROPAGACIÓN DE LA LLAMA ................ No propagador de la llamaGRADO DE PROTECCIÓN A LA PENETRACIÓN DE SÓLIDOS Y LÍQUIDOS Grado IP influencias externas, IP43COLOR ................................................................................................................... Gris claroCARACTERÍSTICAS DE INSTALACIÓN .................................. Se realizará según instrucciones del REBTCUMPLE NORMAS ....................... UNE-EN 61386-21 y la Instrucción ITC-BT-28 y 29“Instalaciones Eléctricas con riesgo de incendio o explosión” del REBT (ITC-BT-29).LOCALES DE PÚBLICA CONCURRENCIA Y LOCALES CON RIESGO DE INCENDIO Y EXPLOSIÓN

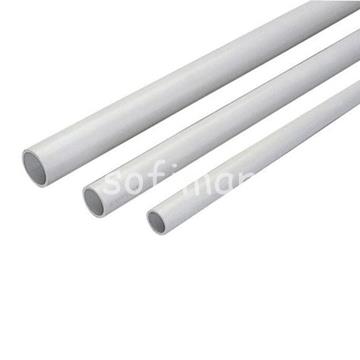

CARACTERÍSTICAS FÍSICO- QUÍMICASRESISTENCIA A LA COMPRESIÓN .................................. 1250 Nw. (25% deformación máxima)RESISTENCIA AL IMPACTO ................................................................. > 6 Julios (Caída libre a -5°C)TEMPERATURAS DE TRABAJO ............................................................ Desde -5°C hasta +90°CPROPIEDADES ELÉCTRICAS ............................................................................................ Aislante• RIGIDEZ DIELÉCTRICA ................................................................ Mayor de 2 Kv (a 50f Hz)• RESISTENCIA AL AISLAMIENTO .............................. Mayor de 100 Megaohmios a 500 VRESISTENCIA A LA PROPAGACIÓN DE LA LLAMA........... No propagador de la llamaGRADO DE PROTECCIÓN CONTRA DAÑOS MECÁNICOS GRADO 9ENERGÍA DE CHOQUE ......................................................................................... 20 Julios mínGRADO DE PROTECCIÓN A LA PENETRACIÓN DE SÓLIDOS Y LÍQUIDOS Grado IP influencias externas, IP43COLOR ....................................................................................................................... Gris claroCARACTERÍSTICAS DE INSTALACIÓN ...................................... Se realizará según instrucciones del REBTCUMPLE NORMA ........ UNE-EN 61386-1 y UNE-EN 61386-21 y la Instrucción ITC-BT-28 y 29 (del REBT)LOCALES DE PÚBLICA CONCURRENCIA Y LOCALES CON RIESGO DE INCENDIO Y EXPLOSIÓN

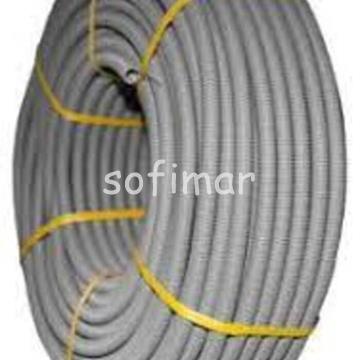

CARACTERÍSTICAS FÍSICO- QUÍMICASRESISTENCIA A LA COMPRESIÓN ..................... 750 Nw. (Transversalmente elástico)RESISTENCIA AL IMPACTO ........................................... >6 Julios (Caída libre a -5°C)RESISTENCIA AL CURVADO ........................................ Curvables/ Trasversalmente elásticoTEMPERATURAS DE TRABAJO ............................................ Desde -5°C hasta +90°CPROPIEDADES ELÉCTRICAS .......................................................................... Aislante• RIGIDEZ DIELÉCTRICA ............................................... Mayor de 2 Kv (a 50 Hz)• RESISTENCIA AL AISLAMIENTO ................. Mayor de 100 megaohmios a 500 VRESISTENCIA A LA PROPAGACIÓN DE LA LLAMA ........... No propagador de la llamaGRADO DE PROTECCIÓN CONTRA DAÑOS MECÁNICOS GRADO 9ENERGÍA DE CHOQUE ........................................................................ 20 Julios mínCOLORES .............................................................................................. Gris oscuroCARACTERÍSTICAS DE INSTALACIÓN ...................... Se realizará según instrucciones del REBTCUMPLE NORMAS ...................... UNE-EN 61386-1 y UNE-EN 61386-22y la Instrucción ITC-BT-28 (RBT) PARA LOCALES DE PÚBLICA CONCURRENCIACON GUÍA METÁLICA

CARACTERÍSTICAS FÍSICO- QUÍMICASRESISTENCIA A LA COMPRESIÓN ................ 320 Nw (25% deformación máxima)RESISTENCIA AL IMPACTO ........................................ 2 Julios (Caída libre a -5°C)TEMPERATURAS DE TRABAJO .......................................... Desde -5°C hasta +60°CPROPIEDADES ELÉCTRICAS ..................................................................... Aislante• RIGIDEZ DIELÉCTRICA ............................................. Mayor de 2 Kv (a 50 Hz)• RESISTENCIA AL AISLAMIENTO .............. Mayor de 100 megaohmios a 500 VRESISTENCIA A LA PROPAGACIÓN DE LA LLAMA ........ No propagador de la llamaGRADO DE PROTECCIÓN CONTRA DAÑOS MECÁNICOS GRADO 7ENERGÍA DE CHOQUE ......................................................................6 Julios mínCOLORES .................................................................................................. NegroCARACTERÍSTICAS DE INSTALACIÓN ........... Se realizará según instrucciones del REBTCUMPLE NORMAS .................................... UNE-EN 61386-1 y UNE-EN 61386-22

CARACTERÍSTICAS FÍSICO- QUÍMICASRESISTENCIA A LA COMPRESIÓN ............... 320 Nw (25% deformación máxima)RESISTENCIA AL IMPACTO ....................................... 1 Julio (Caída libre a -5°C)TEMPERATURAS DE TRABAJO ....................................... Desde -5°C hasta +60°CPROPIEDADES ELÉCTRICAS ................................................................. Aislante• RIGIDEZ DIELÉCTRICA .......................................... Mayor de 2 Kv (a 50 Hz)• RESISTENCIA AL AISLAMIENTO ............ Mayor de 100 megaohmios a 500 VRESISTENCIA A LA PROPAGACIÓN DE LA LLAMA ..................... No propagadorGRADO DE PROTECCIÓN CONTRA DAÑOS MECÁNICOS GRADO 7ENERGÍA DE CHOQUE .................................................................. 6 Julios mínCOLORES ............................................................................................ NegroCARACTERÍSTICAS DE INSTALACIÓN ........... Se realizará según instrucciones del REBTCUMPLE NORMAS ................................UNE-EN 61386-1 y UNE-EN 61386-22

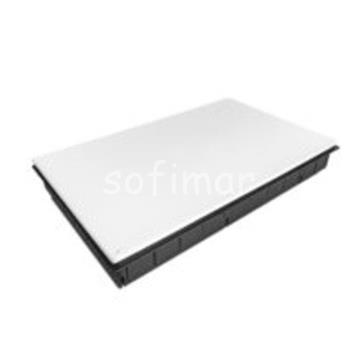

CARACTERÍSTICAS:Caja PAU enlazable 500x300x60 tapa plásticaReferencia: CTP32Medidas: 500x300x60 mmMaterial: PSInstalación: Empotrada/EmpalmesEnlazable, Incluye piezas de enlaceCódigo Barras: EAN 13Color: Caja-Negro / Tapa-BlancoLibre HalógenosEl interior de la caja va provisto de dos separadores haciendo tres zonas independientes.

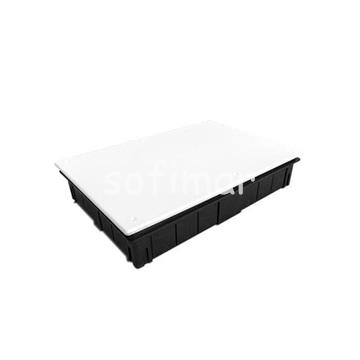

CARACTERÍSTICAS:Caja de conexión enlazable 300x200x60 con tornillosReferencia: CT25Medidas: 300x200x60 mmMaterial: PSInstalación: Empotrada/EmpalmesGuía cónica para entrada tornillosCódigo Barras: EAN 13Color: Caja-Negro / Tapa-BlancoLibre Halógenos

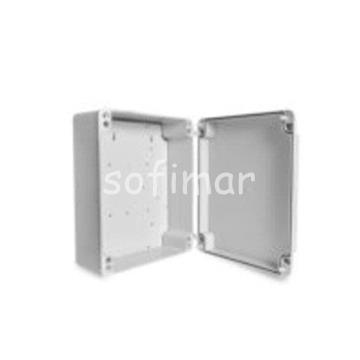

CARACTERÍSTICAS:Caja estanca 285x245x115 paredes lisas, puertaReferencia: CS87Medidas: 285x245x115 mmMaterial: PC/ABSParedes: LisasInstalación: SuperficieCierre: Cuatro tornillosProtección IP 65, IK 10Código Barras: EAN 13Color: Gris / Libre Halógenos

CARACTERÍSTICAS:Caja estanca 250x200x157 paredes lisas, puerta transparenteReferencia: CS86Medidas: 250x200x157 mmMaterial: PC/ABSParedes: Lisas / Puerta: TransparenteInstalación: SuperficieCierre: Cuatro tornillosProtección IP 65, IK 10Código Barras: EAN 13Color: Gris / Libre Halógenos

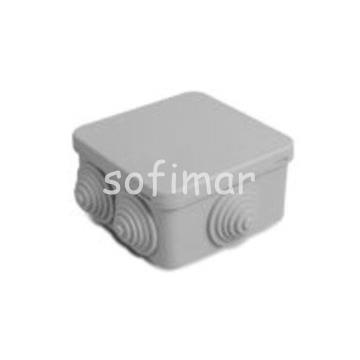

CARACTERÍSTICAS:Caja estanca 85x85x45 con conos, con tapa de presiónReferencia : CS69Medidas: 85x85x45 mmMaterial: PSInstalación: SuperficieCierre tapa: PresiónProtección: IP 55, IK 07Color: Gris / Paredes: Conos en PVCCódigo Barras: EAN 13Libre Halógenos

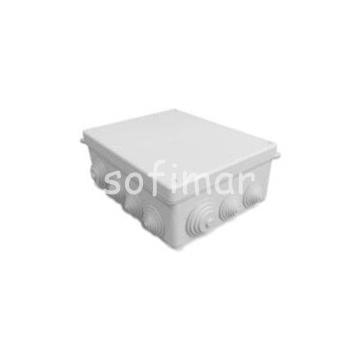

CARACTERÍSTICAS:Caja estanca 230x180x85 con conosReferencia: CS66Medidas: 230x180x85 mmMaterial: PSInstalación: SuperficieCierre tapa: Tornillo ¼ de vueltaProtección: IP 55, IK 07Color: Gris / Paredes: Conos en PVCCódigo Barras: EAN 13Libre Halógenos14 Conos: 10 máximo 32 mm. 4 máximo 40 mm. Tapa precintable,fondo preparado para fijación de rail DIN y placas de montaje.

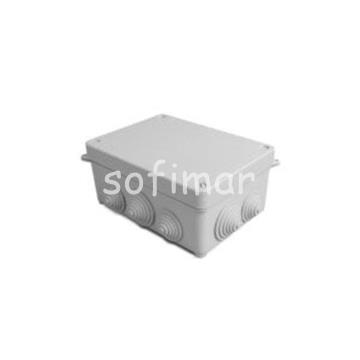

CARACTERÍSTICAS:Caja estanca 165x120x72 con conosReferencia: CS60Medidas: 165x120x72 mmMaterial: PSInstalación: SuperficieCierre tapa: Tornillo ¼ de vueltaProtección: IP 55, IK 07Color: Gris / Paredes: Conos en PVCCódigo Barras: EAN 13Libre HalógenosCon 10 Conos: 4 máximo 32 mm. 6 máximo 25 mm. Tapa precintable, fondo preparado para fijación de rail DIN y placas de montaje

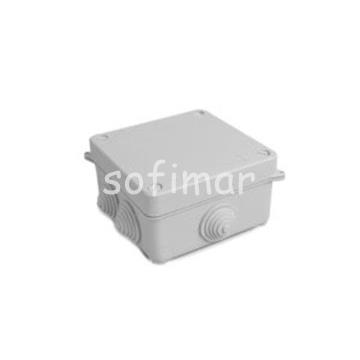

CARACTERÍSTICAS:Caja estanca 113x113x60 con conosReferencia: CS57Medidas: 113x113x60 mmMaterial: PSInstalación: SuperficieCierre tapa: Tornillo ¼ de vueltaProtección: IP 55, IK 07Color: Gris / Paredes: Conos en PVCCódigo Barras: EAN 13Libre HalógenosCon 7 Conos: máximo 25 mm. Tapa precintable, fondo preparado para fijación de rail DIN y placas de montaje.

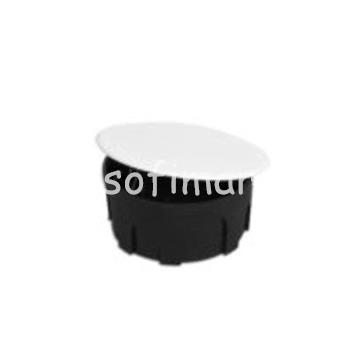

CARACTERÍSTICAS:Caja de conexión redonda 45×100 con tapa garra metálicaReferencia: C19GMMedidas: 45×100 Ø mmMaterial: PSInstalación: Empotrada/EmpalmesSistema de garra metálica inox.Código Barras: EAN 13Color: Caja-Negro / Tapa-BlancoLibre Halógenos
