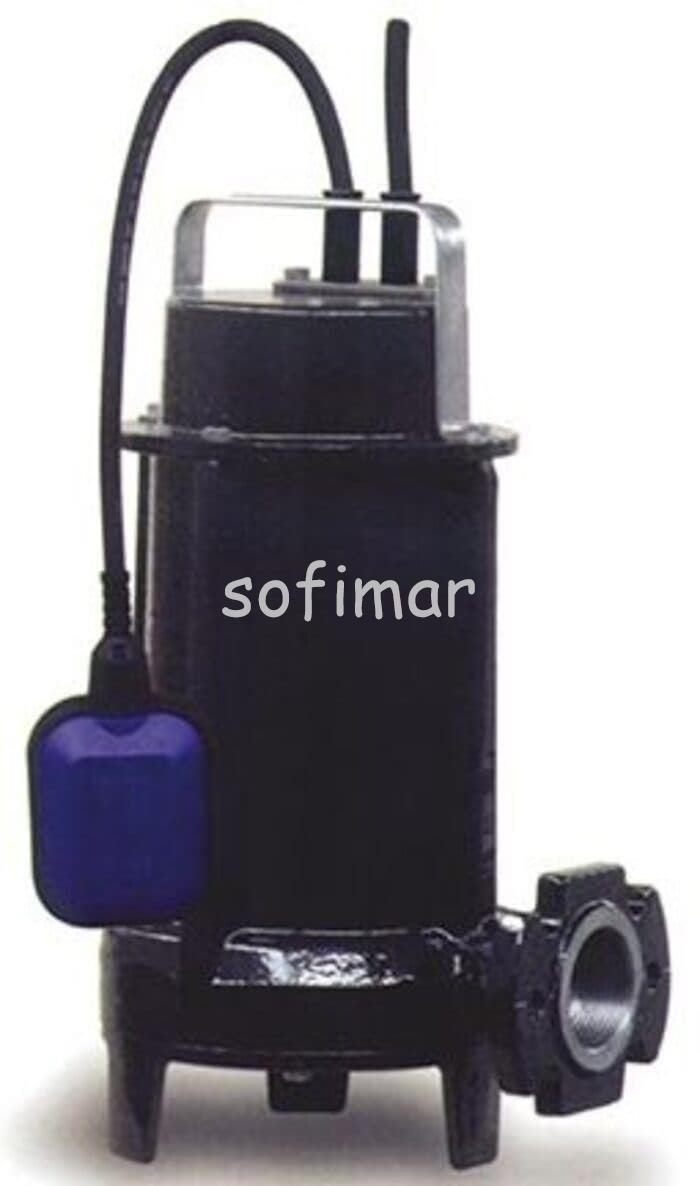

Bomba Trituradora Serie GRS-APS (uso doméstico)(PRINZE)

Electrobomba Sumergible de Drenaje y Vortex Serie TOP2 PRESTACIONESAltura manométrica hasta 15 mCaudal hasta 380 l/min (22,8 m3/h)LÍMITES DE UTILIZACIÓNSumergidas bajo el agua hasta 3 mTemperatura del líquido hasta +40 °CPaso de sólidos hasta Ø 10 mm las TOP, hasta Ø 20 mm la TOPVORTEX y hasta Ø 2 mm TOP-FLOORNivel de vaciado hasta 14 mm del fondo la TOP 1, 2 y 3, hasta30 mm la TOP 3 y 4 hasta 25 mm la TOP VORTEX, y hasta2 mm la TOP-FLOORCARACTERÍSTICAS DE EMPLEO E INSTALACIÓNLa serie está formada por electrobombas centrífugas sumergibles,diseñadas para el funcionamiento automático mediante uninterruptor de boya incorporado, llevan rodete abierto las TOPy abierto desplazado la TOP VORTEX, lo que las hace especialmenteindicadas para el achique de aguas sucias las primerasy ligeramente cargadas la segunda, en garajes, sótanos, piscinas,etc. quedando limitado el paso de sólidos en suspensiónen el agua, por su base en forma de rejilla.Se deberán instalar adecuadamente y por su forma constructiva,pueden funcionar sin estar totalmente sumergidas.CARACTERÍSTICAS DE CONSTRUCCIÓNCUERPO DE BOMBA E IMPULSIÓN: De tecnopolímero cargadocon fibra de vidrio y boca de impulsión roscada ISO228/1REJILLA DE ASPIRACIÓN: De tecnopolímeroRODETE: De tipo abierto y en tecnopolímeroCÁPSULA DE MOTOR: De acero Inox AISI 304EJE DE MOTOR: De acero Inox EN 10088-3 – 1.4104SELLO MECÁNICO: De cerámica-grafito-NBR, cámara deaceite y anillo de cierreMOTOR ELÉCTRICO: Sumergible, asíncrono, apto para elservicio continuo, con aislamiento clase F y protección IP68.Para 220-240 V, 50 Hz, 2.850 rpm y con condensador y protectortérmico incorporado.CABLE DE ALIMENTACIÓN: Con 5 m de neopreno H05RN-F, excepto TOP4 y 5 con 10 m. y con enchufe de tipoSCHUKOFLOTADOR EXTERNO: Con interruptor incorporado, exceptoTOP-FLOOR 1 y 2.Los modelos TOP-1-2-3 y TOP-VORTEX pueden suministrarsecon interruptor magnético (GM).NORMAS DE FABRICACIÓNCE, según EN 60 335-1, EN 60034-1, IEC 335-1, IEC 34-1, CEI 61-150 y CEI 2-3

Electrobomba Sumergible Drenaje Serie Dreno-R20.80MPRESTACIONESAltura manométrica hasta 21 mCaudal hasta 550 l/min (33 m3/h)LÍMITES DE UTILIZACIÓNSumergibles bajo el agua hasta 10 mTemperatura del líquido hasta +40 °CSólidos en suspensión hasta Ø 5 mmCARACTERÍSTICAS DE EMPLEO E INSTALACIÓNEsta serie está formada por electrobombas centrífugas sumergibles,diseñadas para el funcionamiento automático mediante un interruptorde boya incorporado en las versiones monofásicas. Llevan rodeteabierto lo que las hace especialmente indicadas para el achique engarajes, sótanos, piscinas, etc., quedando limitado el paso de sólidospor su base en forma de rejilla.Deberán funcionar totalmente sumergidas. Los motores trifásicosdeberán protegerse con el guardamotor adecuado.CARACTERÍSTICAS DE CONSTRUCCIÓNCUERPO DE BOMBA: De hierro fundidoCAMISA MOTOR: De acero Inox AISI 304RODETE: De acero Inox AISI 304EJE MOTOR: De acero Inox AISI 416SELLO MECÁNICO: De carburo de silicioMOTOR ELÉCTRICO: En baño de aceite, de inducción, apto para elfuncionamiento continuo, aislamiento clase F, protección IP.68 a2.850 r.p.m. Versión monofásica con protector térmico incorporado.CABLE DE ALIMENTACIÓN: 5 metros

Electrobombas periféricas Serie PKm60.PRESTACIONESAltura manométrica hasta 82 mCaudal hasta 50 l/min (3 m3/h)LÍMITES DE EMPLEOAltura manométrica de aspiración hasta 7 mTemperatura del líquido hasta +60 °CTemperatura ambiente hasta +40 °CCARACTERÍSTICAS DE EMPLEO E INSTALACIÓNLa serie está formada por electrobombas monobloc conrodete periférico, lo cual hace posible alcanzar elevadas presionesy caudales limitados con pequeñas potencias. Sonespecialmente indicadas para grupos de presión.Se aconseja su utilización con aguas limpias o líquidos no agresivos,ni viscosos, exentos de sólidos en suspensión.Su instalación se deberá realizar adecuadamente, en lugaresprotegidos de la intemperie y cuando el motor sea trifásico seprotegerá con un guardamotor apropiado.CARACTERÍSTICAS DE CONSTRUCCIÓNCUERPO BOMBA: De hierro fundido, con bocas de aspiracióne impulsión roscadas ISO 228/1.SOPORTE MOTOR: De aluminio con inserción frontal enlatón.RODETE: De latón, con aspas periféricas radiales.SELLO MECÁNICO: De cerámica, grafito y NBR.EJE MOTOR: De acero Inox EN10088-3 - 1.4104MOTOR ELÉCTRICO: Con ventilación externa y apto paraservicio continuo, con protección IP44 y aislamiento clase F.230v. 50 Hz. monofásicos con condensador y protector térmicoincorporado. Trifásicos a 230/400 V. 50 Hz. de altorendimiento clase IE2 (IEC60034-30)NORMAS DE FABRICACIÓNCE, según normas EN 60335-1, IEC 335-1, IEC 34-1, CEI 61-150 y CEI 2-3.

Impulsor con Sistema de Trituración Serie GR BluePRO 100/2/G40 A1CM/50 CARACTERÍSTICAS GENERALESImpulsor con sistema de trituraciónPotencia 0,74 ÷ 1,5 kWPolos 2Salida GAS 1 1/2” - DN32 HorizontalPaso libre –Caudal máx. 5,6 l/sAltura máx. 27 mSERIE GR BluePROCOMPLEJO ELECTROMECÁNICOConjunto electromecánico en fundición EN-GJL-250, previsto para funcionamiento sumergido,equipado con dos cierres mecánicos contrapuestos en carburo de silicio en cámaraaceite y V-ring en contacto directo con el líquido. Motor ecológico en seco. Cuerpo hidráulicode fusión con carcasa motor.USO DE LA MÁQUINAIndicada en presencia de cuerpos filamentosos o fibrosos y, en general, de aguas de alcantarilladosde origen civil no filtradas. Esta electrobomba está prevista para uso tanto doméstico como profesional.MATERIALES DE FABRICACIÓNCarcasa Fundición EN-GJL 250Material impulsor Fundición EN-GJL 250Tornillería Acero inoxidable - Clase A2-70Guarnición estándar Goma - NBRMaterial sistema de trituración Acero al cromo - X102 CrMo17 KUMaterial disco triturador Acero al cromo - X102 CrMo17 KUEje Acero inoxidable - AISI 420Pintado Epoxídica bicomponente a base de agua (espesor medio 80 µm)Conjunto de cierres mecánicos estándar Dos cierres mecánicos en carburo de silicio (2SiC)LÍMITES DE USOTemp. máx. de uso 40º CPH líquido tratado 6 ÷ 11 pHViscosidad líquido tratado 1 mm2/sProf. máx. de inmersión 20 mDensidad líquido tratado 1 Kg/dm3Pres. acústica máx. 70 dBArranques/hora máx. 20Modelos disponibles también en versión certificada IECEx Ex nA IIC T3 y Ex nA nC IIC T3
